Vida útil larga del nivel líquido del flotador del control del modo hidráulico compacto antioxidante de la impulsión

Piezas estándar del dibujo difícil del acero inoxidable del estándar nacional para la trampa del cubo

Video: https://youtu.be/UwXdfk3cNhA

Descripción:

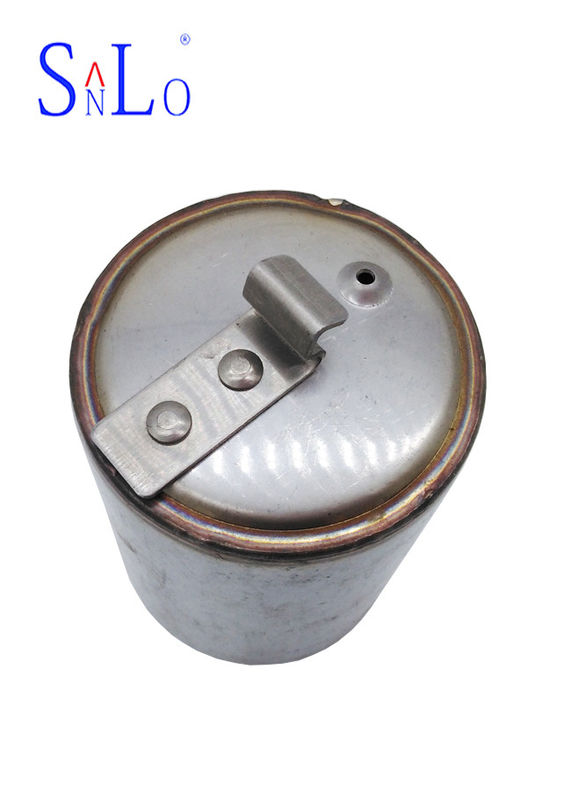

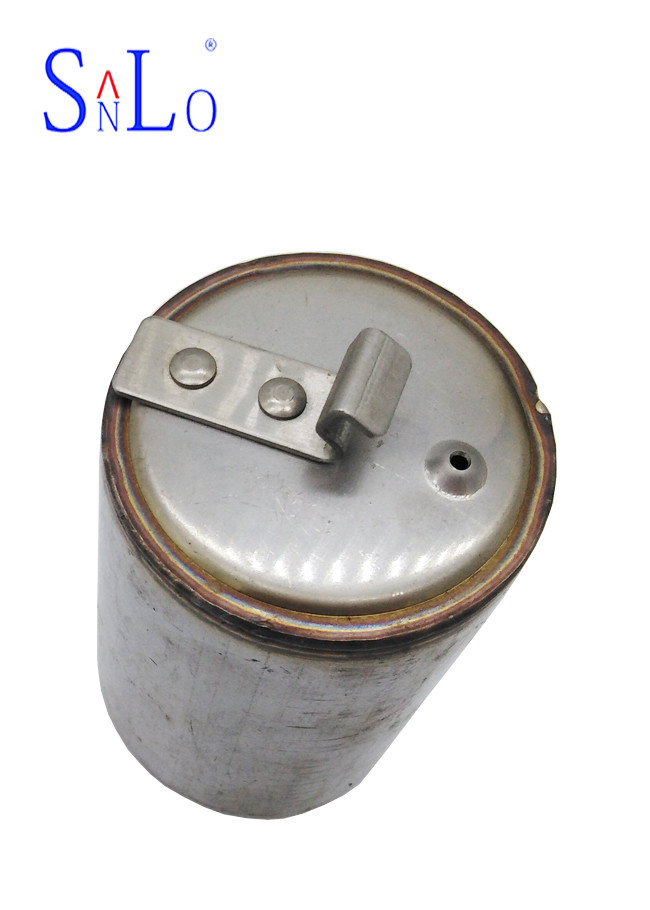

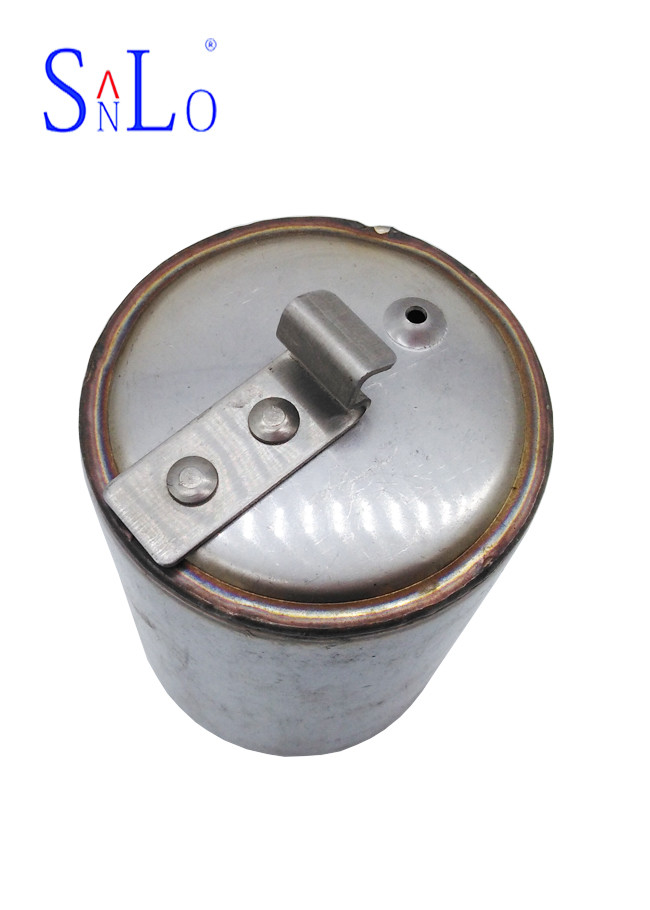

El interior de la trampa del tipo de cubeta invertida es una cubeta invertida para el componente sensible al nivel de líquido, la apertura de la cubeta es hacia abajo y la cubeta invertida que conecta la palanca acciona la válvula de apertura y cierre del núcleo de la válvula. La trampa tipo cucharón invertido puede descargar aire, no teme el golpe de ariete y tiene un buen rendimiento antiincrustante.

Ventajas de la cubeta de vapor de cubeta invertida.

1. La trampa de vapor tipo cubeta invertida puede resistir la presión alta y el golpe de ariete. Se puede utilizar en sistemas de vapor sobrecalentado después de agregar una válvula de retención y entrada.
2, el modo de falla generalmente es normalmente abierto, la aplicación de esta característica es relativamente segura, como la turbina de vapor hidrofóbica.

Desventajas de las trampas de vapor de cubeta invertida:

1. El orificio pequeño en la parte superior de la cubeta invertida es muy pequeño, por lo que la velocidad de descarga de aire será muy lenta y el orificio no puede ser demasiado grande; de ​​lo contrario, el vapor escapará a través de este orificio pequeño en funcionamiento normal.
2. Debe haber suficiente agua dentro del cuerpo de la válvula para formar un sello de agua en el borde inferior de la cubeta invertida. Si se pierde el sello de agua, el vapor se descargará directamente a través de la salida de la válvula. En las aplicaciones, a menudo suceden cosas así: una caída repentina en la presión del vapor hace que parte del condensado dentro del cuerpo de la válvula se convierta en vapor, la cubeta invertida pierde su flotabilidad y se hunde, y el vapor se filtra a través de la salida hasta que el condensado suficiente entra en la trampa. . Vuelva a formar el sello de agua para evitar fugas de vapor.
3. Si la trampa del tipo de cubeta invertida se aplica a equipos con grandes fluctuaciones de presión, se debe instalar una válvula de retención en la entrada de la parte frontal de la trampa. El vapor y el agua pueden fluir libremente en la dirección indicada. Debido a la función de la válvula de retención, puede haber un reflujo.
4. Las temperaturas de vapor sobrecalentado más altas también pueden hacer que la cubeta invertida pierda su sello de agua. En estas condiciones, también se instala una válvula de retención frente a la trampa. Algunas trampas de cubeta invertida están equipadas con una válvula de retención incorporada como estándar.
5. La trampa del tipo de cubeta invertida está expuesta al entorno externo. Si la temperatura es inferior a cero grados centígrados, se puede dañar con la congelación. Al igual que con otras trampas mecánicas, se requiere aislamiento.
6. Si las condiciones ambientales no son muy duras, el aislamiento adecuado puede resolver el problema, pero si puede esperar que la temperatura ambiente sea baja, considere usar otras trampas más robustas. Si la tubería principal es hidrófoba, se preferirá una trampa de vapor termodinámica.
